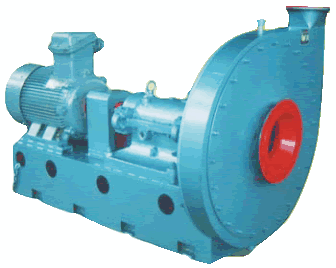

M9-26型煤粉离心通风机

作者：南通宝通风机发布日期：2010-11-26 点击：7916

产品详细介绍

一、特点和用途
　　M9-26型煤粉离心通风机是一款新型高效节能风机。M9-26型风机与老型风机相比具有如下特点：
　　 1. 在性能方面除完全能够代替原来的老型风机外，且具有噪声低、效率高、性能曲线平坦，其最高效率较老型风机提高15%左右。
　　 2. 对叶轮等材料采用16Mn钢板增加了耐磨涂层，延长了使用寿命。
　　 3. 叶轮直径较小，结构紧凑，稳定性较高。
二、M9－26型煤粉离心通风机性能参数表
　　性能表中提供的参数，其标定工况：大气压力为101325Pa，进气温度为70℃，介质气体(空气)密度为1.02kg/m3 。

产品型号	转速 r/min	序号	全压 Pa	流量 m3/h	电动机
产品型号	转速 r/min	序号	全压 Pa	流量 m3/h	型号	功率 kW
M9－26№ 13 D	1450	1	8947～8614	37730～47162	JS-126-4 (3000V)	190
		2	8359～8075	51879～56595	JS-126-4 (380V)	225
		3	7722～7350	61311～66027	JS-127-4 (380V)	260
M9－26№ 14 D	1450	1	10368～10221	47127～53018	JS-127-4 (3000V)	230
		2	9986～9349	58909～70690	JS-136-4 (3000V)	300
		3	8957～8526	76581～82473	JS-137-4 (3000V)	350
M9－26№ 15 D	1450	1	11907	57968	JS-136-4 (3000V)	300
		2	11730～11466	65214～72460	JS-137-4 (3000V)	350
		3	11330	79706	JS-138-4 (3000V)	410
		4	10741	89652	JSQ-146-4 (3000V)	430
		5	10280～9790	94198～101444	JSQ-147-4 (3000V)	500
M9－26№16.5D	1450	1	14406	77161	JSQ-147-4 (3000V)	500
		2	14190～13877	86807～96452	JSQ-148-4 (3000V)	570
		3	13475～12995	106097～115742	JSQ-1410-4(3000V)	680
		4	12436～11848	125388～135033	JSQ-1510-4(6000V)	830

三、风机使用注意事项
⒈ 风机必须按规定的程序进行安装，试车运转后，方可正式投入生产。
⒉ 风机起动前必须关闭风门，待起动后再慢慢打开风门，至满足需要为止，以免电机因起动电流过大发生故障。
⒊ 风机运行中如发现不正常情况，应立即停机，查明原因，消除故障后方可继续运行。
⒋ 风机的轴承箱采用通水冷却，水压不得超过４kg/cm2，由于各地气候气温不同还有季节的变化，通水量亦可不同，一般水量可按0.5～１m3/h考虑，同时要注意水质情况，以免水通道内结垢堵塞影响冷却效果。
⒌ 风机的叶轮如已磨损，焊补修复后应重新作动平衡校正。
⒍ 风机的轴承温度不应大于80℃。
⒎ 风机应根据使用情况定期进行检修。
⒏ 风机的使用转速不得超过允许的最大使用转速，不许使用皮带轮变速。
⒐ 轴承用稀油润滑,建议用HJ-20号机械油。
⒑ 正常运转时轴承箱的振幅不超过0.113 mm。
四、风机成套供应范围
　　通风机一台；电动机一台；联轴器一套；通风机地脚螺栓八套。
五、订货须知
　　订货时须注明风机的型号、转速、流量、全压、出风口角度、旋转方向以及电机型号、功率。

机号№	进口尺寸				出口尺寸									外形尺寸
机号№	D1	D2	D3	n1-d1	A1	A2	A3	A4	A5	A6	X	Y	n2-d2	E	F	G	K	L	M	H
13	710	770	820	16-φ12	637	702	746	418	486	534	9	6	30-φ12	661	1170	2351	996	2378	2426	500
14	800	860	910	16-φ12	686	747	802	448	516	564	9	6	30-φ12	703	1260	2481	1003	2428	2582	500
15	800	860	910	16-φ12	735	792	844	483	552	599	9	6	30-φ12	735	1350	2704	1151	2467	2769	500
16.5	900	970	1030	16-φ15	809	873	918	529	600	645	9	6	30-φ12	808	1485	2967	1266	2561	3012	500

机号№	各出风口方向机壳中心高及基础尺寸
	顺0°			顺45°			顺90°			顺135°			顺180°			顺225°
	N	i	j	N	i	j	N	i	j	N	i	j	N	i	j	N	i	j
13	1360	560	800	1280	800	750	1180	820	820	1120	920	750	1050	880	770	1050	860	840
14	1420	650	800	1330	950	800	1250	950	800	1200	950	850	1120	900	850	1080	900	900
15	1550	620	840	1450	870	820	1350	1000	820	1260	870	800	1180	1000	860	1120	960	920
16.5	1680	730	900	1600	900	930	1520	1100	900	1440	1030	840	1360	1000	870	1260	970	920

机号№	基础尺寸							轴承座地脚螺栓(4套)			机壳地脚螺栓(4套)				电机地脚螺栓(4套)				球面球轴承型号
机号№	a	b	c	d	e	f	g	规格			规格				规格				球面球轴承型号
13	900	900	311	1000	1000	415	112	M36×1000			M30×800				见性能表				3624
14	900	900	307	1000	1000	436	112	M36×1000			M30×800				见性能表				3624
15	900	900	303	1000	1000	461	112	M36×1000			M30×800				见性能表				3624
16.5	900	900	305	1000	1000	494	112	M36×1000			M30×800				见性能表				3624
