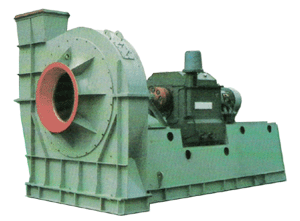

220t/h循环流化床锅炉引风机

作者：南通宝通风机 发布日期：2010-12-18   点击：7559

G220、Y220、R220系列锅炉通、引及二次风机适用于火力发电厂中220t/h循环流化床锅炉的通风、引风及二次送风系统。
　　 G220通风机、R220二次风机输送的介质为空气，允许最高进口气体温度不得超过80℃，气体中的含烟浓度不得大于100mg/m3，Y220引风机输送介质为烟气，允许最高进口气体温度不得超过2500℃，烟气中的含尘浓度不得大于200mg/m3
　　 通、引及二次风机均制成单吸入型。
　　 三种系列的风机均可制成顺时针旋转和逆时针旋转两种形式.从动力端正视风机，凡叶轮顺时针方向旋转者，均称顺旋转风机，以“顺”表示，反之称逆旋转风机，以“逆”表示。
　　 风机的出口位置以机壳的出风口角度表示。
　　 风机的传动方式为D式，即采用联轴器传动。

机号 转速
/(r/min)		 流量
/(m3/h)		 全压
Pa		 内效率
(%)		 内功率
/KW		 所需功率
/KW		 电动机
型号 功率/KW 电压/V
17.5D 1480 93846 20765 81.5 620.5 728 Y450-4 900 6000
105577 20713 82.6 687.2 806.4
117308 20436 82.6 754 884.8
129038 20060 82 821 963.4
135601 19857 81.5 854 1002 Y500-4 11200 6000
140769 19710 81.1 890.8 1045.3
152500 19261 80 957.3 1123.4 Y500-4 1250 6000
164231 18763 78.3 1027.6 1205.9
注：进气状态：大气压pa=101325pa,气体温度t=20℃,气体密度=ρ=1.2kg/m3
机号 转速
/(r/min)		 流量
/(m3/h)		 全压
Pa		 内效率
(%)		 内功率
/KW		 所需功率
/KW		 电动机
型号 功率/KW 电压/V
18D 1480 102122 22054 81.5 714.4 838.3 Y500-4 1120 6000
114887 21999 82.6 791.2 928.4
127653 21704 82.6 868 1018.6
140418 21304 82 945.3 1109.3
147559 21079 81.5 983 1153.5 Y500-4 1400 6000
153183 20929 81.1 1025.5 1203.4
165948 20451 80 1102 1293.2
178714 19919 78.3 1183 1388.2
注：进气状态：大气压pa=101325pa,气体温度t=20℃,气体密度=ρ=1.2kg/m3
机号 转速
/(r/min)		 流量
/(m3/h)		 全压
Pa		 内效率
(%)		 内功率
/KW		 所需功率
/KW		 电动机
型号 功率/KW 电压/V
15.7F 1480 60552 10469 78 223.2 261.9 Y400-4 315 6000
67977 10353 80 241.1 282.9
73080 10222 81 253.1 297
79884 9940 81.5 268.3 314.8
86737 9590 81 282.5 331.5 Y400-4 400 6000
91836 9287 80 292.5 343.2
98405 8826 78 304.7 357.6
108540 8008 74 322.7 378.7
注：进气状态：大气压pa=101325pa,气体温度t=20℃,气体密度=ρ=1.2kg/m3
机号 转速
/(r/min)		 流量
/(m3/h)		 全压
Pa		 内效率
(%)		 内功率
/KW		 所需功率
/KW		 电动机
型号 功率/KW 电压/V
16F 1480 64116 10857 78 245.5 288 Y400-4 355 6000
71964 10736 80 265.2 311.2
77364 10601 81 278.3 32
84564 10310 81.5 249.9 346
91866 9946 81 310.6 364.5 Y400-4 400 6000
97272 9631 80 321.6 377.4
104226 9153 78 335 393
114948 8305 74 354.8 416.3
注：进气状态：大气压pa=101325pa,气体温度t=20℃,气体密度=ρ=1.2kg/m3
机号 转速
/(r/min)		 流量
/(m3/h)		 全压
Pa		 内效率
(%)		 内功率
/KW		 所需功率
/KW		 电动机
型号 功率/KW 电压/V
16.5 1480 70344 11486 78 286.3 335.9 Y400-4 400 6000
79010 11358 80 309.3 362.9
84888 11215 81 324.6 380.9
95004 10800 81.5 349.6 410.2
101009 10505 81 363 426 Y400-4 500 6000
106740 10189 80 375.2 440.3
114327 9688 78 390.6 458.4
126144 8785 74 413.9 485.7
注：进气状态：大气压pa=101325pa,气体温度t=20℃,气体密度=ρ=1.2kg/m3
机号 转速
/(r/min)		 流量
/(m3/h)		 全压
Pa		 内效率
(%)		 内功率
/KW		 所需功率
/KW		 电动机
型号 功率/KW 电压/V
17D 1480 160015 7395 79 416 488 Y400-4 560 6000
179155 7240 81 444.9 522
196335 6998 82 465.8 546.6
224184 6427 82.5 485 569
241049 5927 81 490 575 Y450-4 630 6000
216509 5779 80.3 492.8 578
254977 5518 79 495 580.9
265611 5207 77 499 585.6
注：进气状态：大气压pa=101325pa,气体温度t=140℃,气体密度=ρ=0.85kg/m3
机号 转速
/(r/min)		 流量
/(m3/h)		 全压
Pa		 内效率
(%)		 内功率
/KW		 所需功率
/KW		 电动机
型号 功率/KW 电压/V
18F 1480 182232 9787 78 611.9 718 YR450-4 900 60000
204573 9679 80 661 775.7
219924 9556 81 693.8 814
240000 9300 81.5 734.3 861.7
261129 8966 81 774.3 908.6 Y500-4 1120 6000
276480 8681 80 801.8 940.9
296243 8249 78 835.3 980.2
326736 7486 74 884.5 1037.9
注：进气状态：大气压pa=101325pa,气体温度t=140℃,气体密度=ρ=0.85kg/m3
机号 转速
/(r/min)		 流量
/(m3/h)		 全压
Pa		 内效率
(%)		 内功率
/KW		 所需功率
/KW		 电动机
型号 功率/KW 电压/V
22D 1480 169615 5969 81.4 345.5 405.4 Y450-6 450 6000
187455 5911 83.6 368.2 432
205466 5734 85 385 451.8
222459 5476 83.8 403.8 473.8
233390 5206 82 409 480 Y450-6 500 6000
239448 5005 80.6 413 484.6
245588 4822 79 416.3 488.5
256442 4453 75.4 420.7 493.7
注：进气状态：大气压pa=101325pa,气体温度t=140℃,气体密度=ρ=0.85kg/m3
机号 转速
/(r/min)		 流量
/(m3/h)		 全压
Pa		 内效率
(%)		 内功率
/KW		 所需功率
/KW		 电动机
型号 功率/KW 电压/V
23.6F 1480 135576 7317 78 350.4 411.2 Y450-6 500 6000
150558 7240 80 375.6 440.8
163620 7144 81 397.3 466.2
176500 7000 81.5 417.5 489.9
196135 6682 81 446 523.4 Y450-6 560 6000
205704 6491 80 459.8 538.9
223106 6096 78 481.7 565.3 Y450-6 630 6000
234108 5597 74 506.5 594.4
注：进气状态：大气压pa=101325pa,气体温度t=140℃,气体密度=ρ=0.85kg/m3
机号 转速
/(r/min)		 流量
/(m3/h)		 全压
Pa		 内效率
(%)		 内功率
/KW		 所需功率
/KW		 电动机
型号 功率/KW 电压/V
23.6 1480 101844 4128 78 150.6 176.7 Y400-8 220 6000
114276 4079 80 162.7 190.9
122904 4030 81 170.8 200.4
13500 3922 81.5 181.6 213.1
145769 3790 81 190.5 223.5 Y400-8 250 6000
154512 3661 80 197.4 231.6
165613 3474 78 205.7 241.4
182592 3157 74 217.8 255.6
注：进气状态：大气压pa=101325pa,气体温度t=140℃,气体密度=ρ=0.85kg/m3
机号 转速
/(r/min)		 流量
/(m3/h)		 全压
Pa		 内效率
(%)		 内功率
/KW		 所需功率
/KW		 电动机
型号 功率/KW 电压/V
25F 1480 161424 8182 78 467.8 548.9 YR450-6 630 6000
181279 8085 80 505.2 592.8
194796 7989 81 530.3 622.3
212853 7791 81.5 561.5 658.9 YR500-6 710 6000
231155 7512 81 591.6 694.2
244908 7258 80 612.9 719.2 YR450-6 800 6000
2622456 6888 78 638.5 749.3
289440 6258 74 676 793.3
注：进气状态：大气压pa=101325pa,气体温度t=140℃,气体密度=ρ=0.85kg/m3
机号 转速
/(r/min)		 流量
/(m3/h)		 全压
Pa		 内效率
(%)		 内功率
/KW		 所需功率
/KW		 电动机
型号 功率/KW 电压/V
25F 1480 161424 8182 78 467.8 548.9 YR450-6 630 6000
181279 8085 80 505.2 592.8
194796 7989 81 530.3 622.3
212853 7791 81.5 561.5 658.9 YR500-6 710 6000
231155 7512 81 591.6 694.2
244908 7258 80 612.9 719.2
2622456 6888 78 638.5 749.3 YR450-6 800 6000
289440 6258 74 676 793.3
注：进气状态：大气压pa=101325pa,气体温度t=140℃,气体密度=ρ=0.85kg/m3
型号 转速
/(r/min)		 流量
/(m3/h)		 全压
/Pa		 所需功率
/KW		 电动机 联轴器（1套） 备注
型号 功率
/KW

地脚螺栓
（4套）

 温度
/℃		 密度
/（kg/m3)
Y220-1 960 356960 9758 1547 Y630-6(6000V)
(IP23)		 1800 M42*1250 JS115180*300
JS115180*300		 140 0.851
395210 9587 1627
433460 9242 1689
471710 8730 1752
509960 8218 1810 2000
548210 76220 1870
Y220-2 960 264480 8430 1055 Y560-6
(6000V)
(IP23)		 1120 M36*1000 JS114160*300
JS114180*300		 150 0.831
296220 8410 1108
327960 8265 1165 1250
359700 7970 1210
391440 7525 1250
423180 7085 1295 1400
454920 6565 1340
Y220-3 960 186790 6687 590 Y500-6
(6000V)		 630 M36*1000 TL13140*250
TL13160*280		 150 0.831
209210 6672 620
231630 6555 650 710
254050 6320 677
276470 5970 700
298890 5618 725 800
321310 5210 750
G220-1 1450 150120 26935 1639 Y560-4
(6000V)
(IP23)		 1800 M42*1250 JS214150*250
JS214160*280		 20 1.2
168885 26545 1800
187650 25925 1972 2000
206415 25210 2158 Y630-4
(6000V)
(IP23)		 2240 JS215180*300
JS215160*280
225180 24305 2347 2500
243945 23180 2525 2800
262710 22085 2702
G220-2 1450 119670 23155 1123 Y500-4
(6000V)
(IP23)		 1250 M36*1000 JS213130*250
JS213130*250		 20 1.2
134620 22820 1233
149570 22290 1352 1400
164520 21675 1479 1600
179470 20895 1608 Y560-4
(6000V)
(IP23)		 1800 JS214150*250
JS214130*250
194420 19930 1730
G220-3 1450 31640 17415 235 Y400-4
(6000V)
 315 M30*800 B7Y110*210
B7Y130*250		 20 1.2
39020 17725 282
46400 17570 326 355
53780 17105 370 400
61160 16355 417 450
68540 15585 467 Y450-4
(6000V)		 500 B8Y120*210
B8Y130*250
75920 14715 520 560
G220-4 1450 100150 20565 835 Y450-4
(6000V)
(IP23)		 900 M30*800 JS112120*210
JS112130*250		 20 1.2
112670 20270 917 Y500-4
(6000V)
(IP23)		 1000 M36*1000 JS113130*250
JS113130*250
125190 19795 1005 1120
137710 19250 1099
150230 18550 1195
162750 17690 1286 1250
175270 16860 1376 1400
R220-1 1450 70340 16250 463 Y450-4
(6009V)		 500 M30*800 B8Y120*210
B8Y95*170		 20 1.2
79130 16014 509 630
87920 15640 557
96710 15210 610
105500 14663 663 710
114290 13983 714 Y500-4 800 K36*1000 B8Y130*250
B8Y95*170
123080 13325 764
R220-2 1450 57970 14280 336 Y400-4
(6000V)		 355 M30*800 B8Y110*210
B8Y95*170		 20 1.2
65210 14070 368 400
72450 13745 404 450
79690 13360 442
86930 12885 480 Y450-4
(6000V)		 500 B8Y120*210
B8Y95*170
94170 12290 517 560
101410 11710 553
R220-3 1450 26400 9410 101 Y315M-4 132 M24*630 B7Y80*170
B7Y75*140		 20 1.2
29490 9297 110
32580 9162 121
35670 8894 131
38760 8610 142 Y315L1-4 160
41850 8250 152
44940 7900 162
R220-4 960 84300 10170 343 Y450-6
(6000V)
(IP23)		 450 M30*800 B8Y130*250
B8Y130*250		 20 1.2
95560 10010 378
106820 9770 418
118070 9470 461 500
129330 9100 503
140590 8660 544 560
147530 8400 570
R220-5 1450 47120 12285 235 Y355-4
(6000V)		 250 M24*630 B8Y100*210
B8Y95*170		 20 1.2
53010 12110 258 Y400-4
(6000V)		 315 M30*800 B8Y110*210
B8Y95*170
58900 11830 282
64790 11510 309
70680 11100 336 355
76570 10590 362 400
82460 10095 388
注：进气状态：大气压力pa=101325pa,进气功温度及介质密度见备注
　
