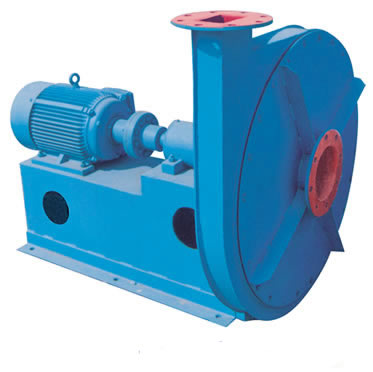

8-09、9-12型离心通风机

作者：南通宝通风机发布日期：2010-11-26 点击：8828

产品详细介绍

一、风机的用途　
　　8-09、9－12型高压离心通风机是与熔化率为1、2、3、5、7t/h化铁炉配套的专用风机，也可作为各种熔炉、锻冶炉鼓风和输送无腐蚀性、不自燃、不含粘性物质之气体，其它性能相近者亦可选用，但输送介质的温度不得超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m3。　
二、风机的型式　
　　1、8－09、9－12型风机均为单吸入，8－09型风机，我公司设计机号有№ 6.8A、7.1D、8D、8.5D、9D五个机号。9－12型风机我公司设计机号有№ 6.8A、7.1A、7.4D、7.7A、8D、9D六个机号。　
　　2、8－09。9－12型风机机壳制成顺时针旋转或逆时针旋转两种型式。　
　　3、风机的出口位置以机壳的出口角度表示，“顺”、“逆”风机机壳制成0度、90度、180度。　
三、风机的结构　
　　风机主要由叶轮、机壳、进风口、传动组、密封件、机座等组成。　
　　1.叶轮：叶轮按新的高效前向风机理论设计，叶轮成形后，经静、动平衡校正，故运转平稳。　
　　2.机壳：用普通钢板焊接成蜗形壳整体。　
　　3.进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。　
　　4.传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承用润滑脂润滑。

8-09高压离心通风机性能参数表

机号 No	传动方式	转速 R/min	序号	全压 Pa	流量 m3/h	所需功率 kw	电动机
机号 No	传动方式	转速 R/min	序号	全压 Pa	流量 m3/h	所需功率 kw	型号	功率kw
6.8	A	2900	1	10523	675	4.62	Y132S2-2	7.5
			2	11026	944	5.82
			3	11347	1215	7.15
			4	11439	1485	8.63	Y160M1-2	11
			5	11341	1754	10.28	Y160M1-2	11
			6	11063	2024	11.96	Y160M2-2	15
			7	10634	2295	13.60	Y160M2-2	15
7.1	D	2900	1	11472	768	5.53	Y132S1-2	5.5
			2	12021	1075	6.96	Y132S2-2	7.5
			3	12371	1383	8.71	Y160M1-2	11
			4	12471	1690	10.42	Y160M1-2	11
			5	12364	1997	12.30	Y160M2-2	15
			6	12061	2304	14.35	Y160M2-2	15
			7	11594	2612	16.61	Y160L-2	18.5
			8	11016	2919	18.38	Y160L-2	18.5
8	D	2930	1	14867	1110	10.36	Y160M1-2	11
			2	15579	1554	13.04	Y160M2-2	15
			3	16033	1998	16.31	Y160L-2	18.5
			4	16163	2442	19.51	Y180M-2	22
			5	16023	2887	23.04	Y220L1-2	30
			6	15632	3331	26.88	Y220L1-2	30
			7	15026	3775	31.11	Y200L2-2	37
			8	14277	4219	34.43	Y200L2-2	37
8.5	D	2950	1	17013	1341	14.32	Y160M2-2	15
			2	17828	1877	18.02	Y160L-2	18.5
			3	18347	2414	22.54	Y200L1-2	30
			4	18496	2950	26.97	Y200L1-2	30
			5	18338	3487	31.85	Y200L2-2	37
			6	17888	4023	37.15	Y225M-2	45
			7	17196	4560	43.00	Y225M-2	45
			8	（16339）	（5096）	（47.59）
9	D	2950	1	19073	1591	19.05	Y180M-2	15
			2	19988	2228	23.98	Y200L1-2	30
			3	20569	2865	30.00	Y200L1-2	30
			4	20736	3502	35.90	Y200L2-2	37
			5	20558	4138	42.37	Y225M-2	45
			6	20054	4775	49.44	Y250M-2	55
			7	19278	5412	57.22	Y280S-2	75
			8	18318	6049	63.33
9-12型高压离心通风机性能表
6.8	A	2930	1	11590	1700	9.32	Y160M-2	15
			2	11820	2160	11.59
			3	12000	2620	13.57
			4	12140	3080	15.93	Y160L-2	18.5
			5	12120	3540	18.27	Y160L-2	18.5
			6	11980	4000	20.55	Y180M-2	22
			7	11740	4460	22.60	Y180M-2	22
7.1	A	2900	1	12347	2074	12.10	Y160M2-2	15
			2	12661	2658	15.02	Y160M2-2	15
			3	12807	3000	16.43	Y160L-2	18.5
			4	12896	3242	18.02	Y160L-2	18.5
			5	13024	3826	21.14	Y180M-2	22
			6	12935	4410	24.30	Y200L1-2	30
			7	12739	4990	27.65	Y200L1-2	30
7.4	D	2900	1	13416	2349	14.88	Y160M2-2	15
			2	13749	3010	18.47	Y160L-2	18.5
			3	14004	3371	22.16	Y180M-2	22
			4	14142	4332	25.99	Y200L1-2	30
			5	14053	4993	29.89	Y200L1-2	30
			6	13838	5654	33.99	Y200L2-2	37
			7	13465	6315	38.07	Y225M-2	45
7.7	A	2930	1	14543	2349	15.81	Y180M-2	22
			2	14887	3010	19.60	Y180M-2	22
			3	15171	3671	23.52	Y200L1-2	30
			4	15319	4332	27.59	Y200L1-2	30
			5	15220	4993	31.72	Y200L2-2	37
			6	14985	5654	36.07	Y200L2-2	37
			7	14583	6315	40.40	Y225M-2	45
8	D	2950	1	16216	2996	22.97	Y200L1-2	30
			2	16528	3824	28.24	Y200L1-2	30
			3	16931	4651	33.98	Y200L2-2	37
			4	17096	5478	39.78	Y225M-2	45
			5	16931	6306	45.52	Y225M-2	45
			6	16729	7133	51.83	Y250M-2	55
			7	（16216）	（7960）	（57.84）
9	D	2970	1	20803	4295	42.24	Y225M-2	45
			2	21202	5481	51.93	Y250M-2	55
			3	21719	6667	62.48	Y280S-2	75
			4	21931	7853	73.15	Y280S-2	75
			5	21719	9039	83.71	Y280M-2	90
			6	（21461）	（10225）	（95.31）
			7	（20808）	（11411）	（106.40）
注：以上打括号者一般不选用。
