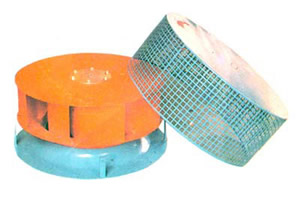

电控柜专用风机:
FDL型电控柜专用风机主要用在冶金、轧钢、矿山提升造纸印刷及其它工业设备自动化可控硅整流传动装置上,作通风冷却之用。本型号风机具有噪音低、重量轻、结构紧凑、外形美观等优点,该产品经数百家单位多年使用,运行效果良好。本型号风机适用于海拔高度不超过1000米,周围环境温度在-10℃~50℃之间,相对温度不超过85%场合。
|
FDL型电控柜专用风机性能选用表: |
机号 |
转速r/min |
流量m3/h |
全压Pa |
噪声dB |
配用电机 |
型号 |
功率Kw |
3 |
1400 |
933~1600 |
185~55 |
70 |
YSF6334 |
0.25 |
4a |
910 |
1050~2500 |
140~60 |
63 |
YSF8026 |
0.37 |
4b |
910 |
1380~2600 |
150~61 |
65 |
YSF8026 |
0.37 |
4c |
1400 |
1450~3500 |
356~127 |
78 |
YSF8024 |
0.75 |
5a |
910 |
1660~3360 |
197~84 |
72 |
YSF8026 |
0.37 |
5b |
1400 |
2600~5400 |
435~140 |
80 |
YSF8024 |
0.75 |
6a |
910 |
3500~7000 |
355~180 |
77 |
YSF90S-4 |
1.1 |
6b |
960 |
4500~8000 |
430~190 |
77 |
YDW-6 |
1.1 | |
FDL型系列风机安装及外形尺寸: |
代号 |
B |
C |
D |
E |
G |
J |
连接螺孔 |
重量(kg) |
孔数 |
孔径 |
3 |
φ335 |
φ235 |
φ385 |
φ110 |
159 |
210 |
6 |
φ7 |
11.5 |
4a,4b,4c |
φ440 |
φ297 |
φ470 |
φ110 |
223 |
270 |
6 |
φ9 |
22.5 |
5a,5b |
φ500 |
φ327 |
φ540 |
φ140 |
240 |
310 |
6 |
φ9 |
25.5 |
6a,6b |
φ650 |
φ400 |
φ684 |
φ140 |
309 |
342 |
6 |
φ9 |
69.5 | |
