产品详细介绍

用途
　 　 C4-73型离心通风机为排送含有尘埃、木质碎屑、细碎纤维和尘土等的空气混合物，也可作为一般通风用。（如排送硬质颗粒时必须在风机进风口前加除尘装置）。
风机的结构形式
　 　 通风机制成单吸入，机号有No3.6、4.5、5.5共3种机号。
　 　 通风机又可制成右转和左转两种形式，从传动机组端正视，叶轮按顺时针方向旋转称右旋风机，以“右”表示；按逆时针方向旋转称左旋风机，以“左”表示。
　 　 风机的出口位置，以机壳的出口角度表示，“左”、“右”均可制成0、45、90、135、180、225共六种角度。

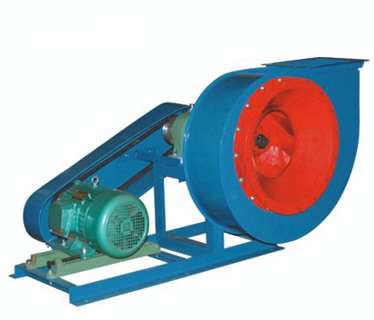

　 　 C4-73型离心通风机主要由叶轮、机壳、进风口、机架传动部分与电机组成。
　 　 叶轮部分由12个后倾的机翼形叶片，曲线型前盘和平板后盘组成。叶片、前盘、后盘均采用16锰板制造。整个叶轮径过动、静平衡校正，空气性能良好，效率高，运转平稳。
　 　 机壳做成整体，叶轮的安装、拆卸同机壳的一侧进行。进风口做成整体，装于风机的侧面。与轴平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。传动部分由主轴、轴承箱、滚动轴承、皮带轮而组成。
　 　 风机采用三角皮带传动，如用记在压力与流量上有改变的要求时，可根据性能表上的规定自行调整。

参数表
