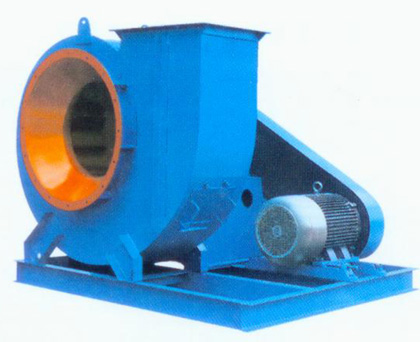

C6-48型排尘离心通风机

作者:南通宝通风机 发布日期:2010-11-26   点击:7087

产品详细介绍

一、风机的用途
   C6-48型排尘离心风机适用于排送含有木质碎屑、纤维和尘土等的空气混合物。
二、风机的形式
   通风机制成单吸入,有№3.15、№4、№5、№6.3、№8、№10、№12.5共七个型号。
   通风机制成右旋转和左旋转两种型式。从传动组正视风机,如叶轮顺时针旋转称为右旋转,以“右”表示;逆时针旋转称为左旋转,以“左”表示。
   风机的出口位置以机壳的出风口角度表示。“左”“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。
三、风机的结构
风机主要由叶轮、机壳、进风口、传动组等组成。
1.叶轮:有10片材料为A3的后倾圆弧叶片,焊接与弧锥形轮盖与平板形轮盘中间。经静、动平衡校正,故运转平稳。
2.机壳:用普通钢板焊接成蜗形壳整体。
3.进风口:做成收敛式流线型的整体结构,用螺栓固定在机壳入口侧。
4.传动组:有主轴、轴承箱、皮带轮等组成。主轴由优质钢制成,轴承箱整体结构。采用滚动轴承,滚动轴承用润滑脂润滑。

参数表
